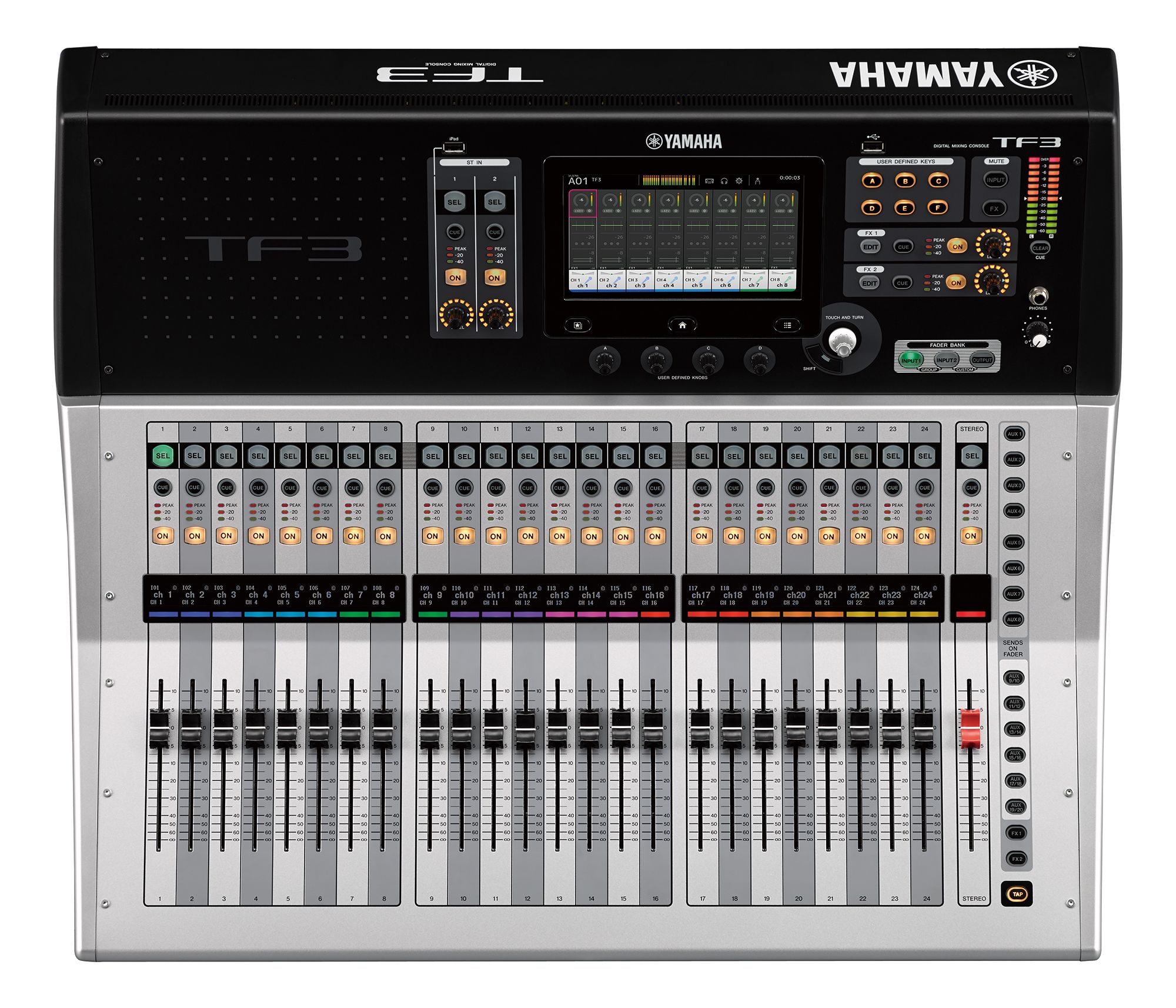

TF3 數字調音臺

緊湊的調音臺中配有充足的輸入通道和手動控制，輕松應對眾多現場應用。

25個馬達推子（24通道+1主控）
48條輸入混音通道（40單聲道+2立體聲+2返送通道）
20個AUX（8單聲道+6立體聲）+立體聲+子母線
8個帶有Roll-out的DCA編組
24個模擬XLR/TRS混合麥克風/線路輸入+2個模擬RCA立體聲線路輸入
16個模擬XLR輸出
34×34 USB數字錄音/回放 + 2×2 錄音/回放通過USB存儲設備
1個支持NY64-D音頻介面卡的擴展槽

		TF5	TF3	TF1
推子配置		32 + 1 (主控)	24 + 1 (主控)	16 + 1 (主控)
混音能力	輸入通道	48 (40 單聲道 + 2 立體聲 + 2 返送通道)	48 (40 單聲道 + 2 立體聲 + 2 返送通道)	40 (32 單聲道 + 2 立體聲 + 2 返送通道)
	Aux 總線	20 (8 單聲道 + 6 立體聲)	20 (8 單聲道 + 6 立體聲)	20 (8 單聲道 + 6 立體聲)
	立體聲總線	1	1	1
	副總線	1	1	1
輸入通道功能		8 DCA 編組	8 DCA 編組	8 DCA 編組
I/O接口	輸入	32 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin)	24 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin)	16 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin)
	輸出	16 (XLR)	16 (XLR)	16 (XLR)
	擴展槽	1	1	1
板載處理器	DSP	8 效果器 + 10 GEQ	8 效果器 + 10 GEQ	8 效果器 + 10 GEQ
USB		34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音	34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音	34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音
通用規格
采樣頻率	內部	48 kHz	48 kHz	48 kHz
信號延遲		低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz	低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz	低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz
推子		100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子	100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子	100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子
總諧波失真		低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz)	低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz)	低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz)
頻率響應		+0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT	+0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT	+0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT
動態范圍		110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min.	110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min.	110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min.
嗡聲和噪聲	等效輸入噪聲	–128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter)	–128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter)	–128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter)
嗡聲和噪聲	殘余輸出噪聲	–85 dBu, ST 主控 off (Measured with an A-Weight filter)	–85 dBu, ST 主控 off (Measured with an A-Weight filter)	–85 dBu, ST 主控 off (Measured with an A-Weight filter)
串擾		–100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min.	–100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min.	–100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min.
供電要求		100–240 V 50/60 Hz	100–240 V 50/60 Hz	100–240 V 50/60 Hz
功耗		120 W	110 W	100 W
外觀尺寸	寬	866 mm (34.1in)	716 mm (28.2in)	510 mm (20.1in)
	高	225 mm (8.9in)	225 mm (8.9in)	225 mm (8.9in)
	深	599 mm (23.6in)	599 mm (23.6in)	599 mm (23.6in)
凈重		20.0 kg (44.1lb)	17.0 kg (37.5lb)	13.5 kg (29.8lb)
附件		使用說明書, 電源線, CUBASE AI 下載信息	使用說明書, 電源線, CUBASE AI 下載信息	使用說明書, 電源線, CUBASE AI 下載信息
選配件		擴展卡, 腳踏開關 (FC5)	擴展卡, 腳踏開關 (FC5)	RK5014 機架安裝套件, 擴展卡, 腳踏開關 (FC5)
其他		使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C	使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C	使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C

模擬輸入特性

輸入端口	增益	輸入阻抗	標稱應用	輸入電平			接口	平衡 / 非平衡
輸入端口	增益	輸入阻抗	標稱應用	靈敏度*1	標稱	失真前大	接口	平衡 / 非平衡
INPUT1-32 (TF5) INPUT1-24 (TF3) INPUT1-16 (TF1)	+66dB	7.5kΩ	50-600Ω 麥克風或 600Ω 線路	-82dBu (61.6μV)	-62dBu (0.616mV)	-42dBu (6.16mV)	混合型Combo接口 (XLR-3-31 type 2 or TRS phone 3)	平衡式
INPUT1-32 (TF5) INPUT1-24 (TF3) INPUT1-16 (TF1)	-6dB	7.5kΩ	50-600Ω 麥克風或 600Ω 線路	-10dBu (245mV)	+10dBu (2.45V)	+30dBu (24.5V)	混合型Combo接口 (XLR-3-31 type 2 or TRS phone 3)	平衡式
ST IN 1,2	-	10kΩ	600Ω 線路	-30dBV (31.6μV)	-10dBV (316mV)	+10dBV (3.16V)	RCA Pin Jack	Unbalanced

*1. 靈敏度是當設備設于大增益時（所有衰減器和電平控制于大的位置），低能產生 +4dBu (1.23V) 輸出或是標稱輸出電平所需要的低電平。
*2. 1: 地, 2: 熱, 3: 冷
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*4 在以上參數中, 0dBu = 0.775Vrms.
*5.+48V DC (幻象電源) 可通過單個軟件開關被用于 INPUT XLR 類接口。

模擬輸出特性

輸出終端	實際來源阻抗	標稱應用	增益開關	輸出電平		接口	平衡 / 非平衡
輸出終端	實際來源阻抗	標稱應用	增益開關	標稱	失真前大	接口	平衡 / 非平衡
OMNI OUT 1-16	75Ω	600Ω 線路	“+24dBu” position (default)	+4dBu (1.23 V)	+24dBu (12.3 V)	XLR-3-32 type *1	平衡
PHONES *5	100Ω	40Ω 耳機	—	3mW	75mW	Stereo Phone Jack (TRS) *2	Unbalanced
